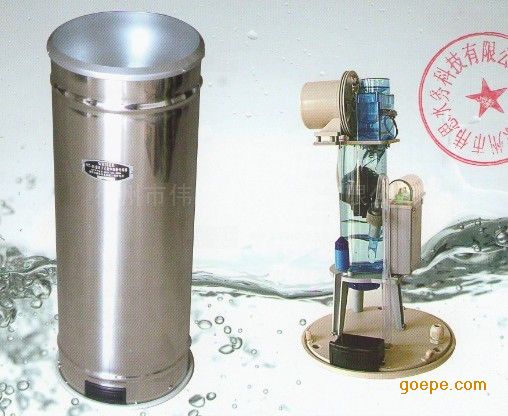

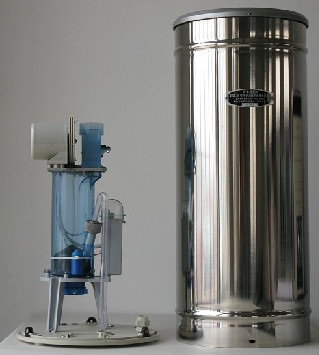

数字式雨量计

1　用途

本仪器符合中华人民共和国水利水电行业标准SL21-1990《降水量观测规范》 “长期自记型雨量计”和中国气象局2003年版《地面气象观测规范》中“自动雨量站”的相关要求。

本仪器的感雨灵敏度、测量精度、雨强适用范围均优于其它形式雨量计，适于装备我国南方强降雨区、北方沙尘环境条件的各种类型的雨量测站。

2　特点

●   感雨灵敏度高（0.07mm）。

●　     准确度高。

●　     仪器安装、调整、校准方法简单，

●　     智能化程度高，维护方便。

●　     有脉冲量（每0.1mm降雨量）输出和RS-485实时累计降雨量输出，可直接与数据采集器、RTU、计算机或其它上位设备连接，实现高精度数据自动采集与传输。

3　使用范围

本仪器的技术性能远高于国际、国内现有雨量传感器，适于装备各地、各种不同气候环境条件下的国家基本雨量站、加密自动气象（雨量站）和遥测站，完成降水过程的自动测量及数据采集，尤其是用于替代传统的纸记录式虹吸雨量计，可使现有虹吸雨量站实现无人值守和资料自动整编、自动传输。

4　主要技术参数

4.1　承雨口直径：Φ200+0.60mm，刃口锐角40～45°；

4.2　分辨力：0.1mm；

4.3　降雨强度测量范围：0.01～8mm/min（毫米/分）

4.4　测量准确度（在0.01～8mm/min雨强范围）：

 降水量<10mm，测量误差：±0.2mm；降水量≥10mm，测量误差： ±(0.2mm+1%F.S)；

4.5　输出信号：

1）RS-485接口，输出实时累计降雨量、雨量编码器真值、相关报警信号（详见附录一JFZ-01数字式雨量传感器RS-485接口通信协议）；

2）脉冲接口，每0.1mm降雨量继电器输出触点接通一次，接通时间100ms，*小间隔400ms，接点容量≤24VDC/0.2A；

4.6  雨量存储记录容量（可选功能）：

      大于3000mm或大于1.5年。

4.7  电源电压：12VDC±15%

4.8  工作环境温度： 0～+50℃；

4.9  工作环境湿度：≤95%RH（40℃）；

4.10  体积（直径×高）：Φ220×560mm；

4.11  重量： 4Kg。
